X-550 XRF Analyseur
La nouvelle référence en matière de XRF
Le SciAps X-550 établit un nouveau standard de performance pour les appareils XRF portables. Pesant 1,3 kg avec la batterie, c’est le pistolet à rayons X le plus léger, le plus rapide et le plus mobile jamais fabriqué. Il offre la petite taille, l’énorme vitesse et la haute précision de la série X de SciAps dans un appareil parfaitement équilibré. Il est rapide sur tous les alliages, y compris l’aluminium.
Le X-550 utilise le tube à rayons X le plus puissant de l’industrie, qui fonctionne jusqu’à trois fois plus vite que le SciAps X-505 et d’autres analyseurs XRF portables en réglage Beam 2. La géométrie unique et la puissance du tube optimisent les performances pour les applications de mesure à faible nombre d’atomes, y compris la corrosion sulfurique (Si faible), le phosphore et le soufre et les alliages d’aluminium, ainsi que pour l’analyse des résidus conformément aux spécifications API 751 et 5L.
Domaines d’application
NDT-PMI
Fournit des PMI pour la plupart des alliages en 1 seconde avec une excellente précision
Certaines applications PMI NDT nécessitent des tests plus longs ou plusieurs tests de faisceau. Notre plateforme basée sur des applications Android propose des applications spécifiques préconfigurées qui rendent les tests de qualité aussi simples que l’utilisation d’un smartphone pour tout opérateur – y compris des applications pour les résidus (API 751), la corrosion sulfurée (API 939), API 5L et d’autres tests.
Lire les spécifications du X-550 Alloy.Optimisé pour les applications PMI importantes telles que les résidus et la corrosion sulfurique
Pour de nombreuses applications PMI, des tests rapides sont suffisants pour vérifier la qualité de l’alliage et la géochimie. Les applications plus compliquées nécessitent des temps d’essai plus longs ou des procédures à faisceaux multiples (un faisceau est optimisé pour les métaux de transition et les métaux lourds, l’autre pour les éléments à faible numéro atomique comme Mg, Si, Al, P et S). Des applications spécifiques garantissent que le contrôle suit les procédures correctes, comme les temps de contrôle et les réglages de rayons X recommandés. L’application “Residuals”, par exemple, indique par défaut un temps de contrôle de 15 secondes, car Ni, Cr et Cu doivent être mesurés à <0,03 % chacun (somme <0,15 %) et Nb et V à <0,02 %. L’application “Corrosion sulfurée” est préconfigurée de manière à ce que des tests à double faisceau soient nécessaires pour mesurer le Si jusqu’à 0,03 % dans les aciers.Conçue pour les utilisateurs de NDT et PMI afin d’atteindre les points de contrôle et les soudures difficiles d’accès
Parfaitement équilibré, léger et mobile, il permet de tester toute la journée sans se fatiguer. La base étroite permet un accès illimité à pratiquement tous les points de contrôle et soudures.
Traitement de la ferraille
Excellent pour les alliages résistants aux hautes températures et les métaux précieux
Comme la plupart des appareils XRF, le -550 fournit des résultats chimiques rapides et précis pour une grande variété d’alliages à haute température, de métaux inoxydables, de métaux rouges et de métaux précieux. La différence réside dans la robustesse de cet analyseur à cadre métallique, qui est pourtant incroyablement léger (< 1,3 kg) et parfaitement équilibré. Vous pouvez l’utiliser toute la journée pour trier sans vous fatiguer. L’appareil photo intégré du téléphone portable (macro-caméra) permet de documenter par des photos les matériaux contrôlés, et l’imprimante d’étiquettes Bluetooth fournit des étiquettes instantanées avec l’horodatage, la classe de qualité et la composition chimique.Avec l’application aluminium : triez tous vos alliages d’aluminium en 1 à 2 secondes
Si vous traitez de la ferraille, la seule raison d’acheter la X-550 plutôt que la X-505 est son énorme vitesse et sa précision sur les alliages d’aluminium. Le X-550 dispose de notre application pour l’aluminium, dont le brevet est en cours d’homologation. Il trie vos alliages d’aluminium en 1 à 2 secondes, y compris les alliages qui ne diffèrent que par leur teneur en magnésium (Mg). Les nuances qui ne pouvaient pas être triées avec d’autres appareils XRF ou qui nécessitaient des minutes d’inspection, comme les 3003/3004/3005, la fonte 356 et 357 et 2014/2024, ne sont que quelques exemples. Vous pouvez désormais trier de nombreux types d’aluminium similaires à moindre coût. Voir notre “Guide du tri des alliages d’aluminium”.Polluants phosphore & soufre
Le puissant tube à rayons X du X-550 permet d’analyser rapidement le phosphore (P) dans le cuivre, ainsi que le P et le soufre (S) dans les aciers et l’acier inoxydable, ce qui vous permet de valoriser économiquement vos matériaux en cuivre et en fer sur la base de faibles valeurs de P et de S. Le X-550 est trois fois plus rapide pour P et S que le X-505 ou les appareils XRF concurrents. Grâce aux temps de contrôle plus rapides, la revalorisation des matériaux sur la base de faibles valeurs P et S devient plus économique.Éléments de tramp
Le traitement de la ferraille a évolué au-delà du simple tri. De nombreux consommateurs demandent aujourd’hui des analyses d’éléments d’accompagnement ou de résidus dans les alliages d’acier, de nickel et de cuivre courants. Le X-550 est optimisé pour des limites de détection basses pour les éléments d’accompagnement courants, notamment Cr, Ni, Cu, V, Nb, Mo dans les aciers, Pb et Bi dans les alliages de nickel et divers éléments indésirables dans les alliages de cuivre.
Exploitation minière
Désormais disponible pour les applications d’exploration et de contrôle de la teneur des minerais. L’avantage du X-550 pour la géochimie est l’analyse la plus rapide possible des éléments de faible numéro atomique dans les échantillons de minerai/sol, y compris Mg, P, S, Al, Si, Ca et K. Contactez-nous pour plus d’informations sur nos applications d’exploration pour les analyses élémentaires et les éléments Pathfinder. Les analyseurs XRF de SciAp sont utilisés dans le monde entier par de nombreuses grandes entreprises d’exploration et des prestataires de services de laboratoires miniers. Également disponibles avec un banc d’essai compact pour un fonctionnement en faisceau fermé. Lire les X-550 Geochem Spécifications.
Analyse de l’environnement et des sols
Le X-550 peut être équipé d’apps pour l’analyse élémentaire des sols environnementaux. Le package d’analyse comprend les 8 métaux RCRA et 11 des 12 métaux polluants considérés comme prioritaires par l’EPA (à l’exception du béryllium, pour lequel notre LIBS peut être utilisé). Le X-505 est conforme à la méthode 6200 de l’EPA, utilisée depuis de nombreuses années.
Applications RoHS
Le X-550 est disponible avec nos applications RoHS et Halogen-Free et offre une analyse rapide et précise des éléments RoHS Pb, Cd, Br, Cr total et Hg ainsi que Cl pour les exigences sans halogène. Le tube haute performance du X-550 permet une analyse du Cl plus rapide que celle du X-505.
Analytique générale
Vous avez une application analytique unique ? Le X-505 peut être équipé de notre Empirical App, qui permet à l’utilisateur de configurer des conditions de faisceau uniques, de définir des éléments d’intérêt spécifiques et de créer des étalonnages personnalisés. Pour les besoins analytiques qui dépassent le domaine des alliages, des minerais et des polymères, le X-505 plus Empirical App offre une flexibilité totale pour des besoins analytiques uniques ou propres à l’entreprise.
Aperçu X-550
X-550 en NDT & PMI
X-550 dans le traitement de la ferraille
Une brève comparaison: X-550 vs. X-505
Quelle est la différence entre le modèle haut de gamme X-550 et la bête de somme X-505?
La réponse est simple: la vitesse pour les éléments à numéro atomique bas, comme Mg, Al, Si, P et S.
Le X-550 fonctionne à une puissance de rayons X environ trois fois supérieure en réglage “faisceau 2” (également connu sous le nom de réglage basse tension) par rapport au X-505 ou à d’autres appareils XRF portables. Cela signifie que les intensités mesurées de Mg, Al, Si, P et S (ainsi que K, Ca et Cl dans d’autres applications) sont trois fois plus élevées, ce qui se traduit par des mesures trois fois plus rapides.

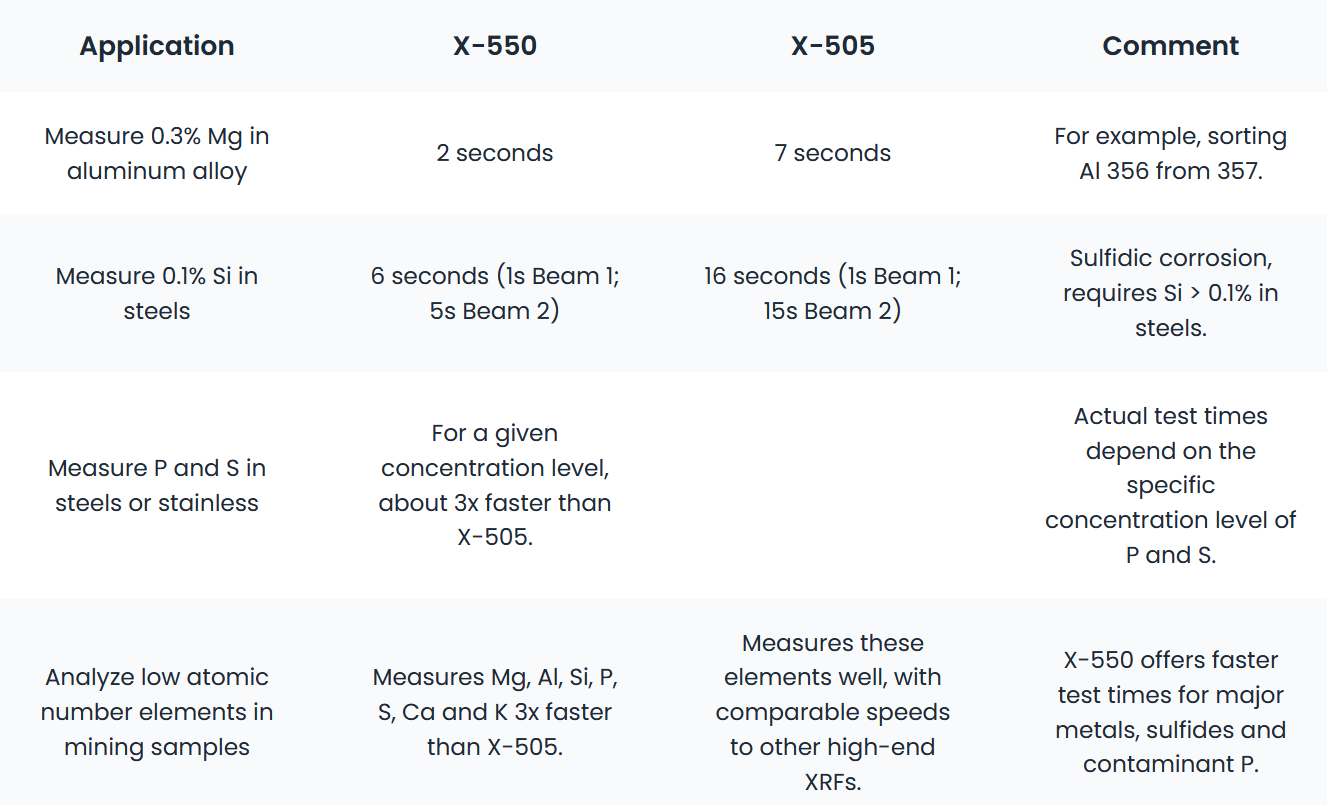

Quelques exemples courants sont présentés ci-contre:
Données techniques
- Poids
1.3kg (avec batterie) - Dimensions
18.5 x 26.7 x 11.5 cm - Alimentation électrique
Batterie au lithium-ion, rechargeable dans l’appareil ou avec un chargeur externe, courant de secteur, possibilité de remplacement à chaud (temps de remplacement max. 60 secondes). - Écran
Écran tactile couleur capacitif de 2,7 pouces – Accélérateur graphique Qualcomm Adreno 400 306D/2D à 3 MHz. - Plage de température ambiante
-12 °C à 54 °C pour un cycle de service de 25 %. - Source d’excitation
Anode Rh de 40 kV, 200 uA et 10 kV, 500 uA pour les tests d’alliages, anode Au de 50 kV, 200 uA pour la plupart des autres applications. - Détecteur
Détecteur de dérive au silicium de 20 mm2 (zone active), résolution FWHM de 140 eV à la ligne alpha K de 5,95 Mn).
- Filtrage des rayons X
Roue de filtre avec 4 positions pour l’optimisation du faisceau - Électronique de traitement
1.2 GHz Quad ARM Cortex A53 64/32-Bit, RAM: 2 GB LP-DDR3, mémoire: 16 GB eMMC (mémoire). - Processeur d’impulsions
12 bits avec un taux de numérisation de 80 MSPS Canal 8K MCA USB 2.0 pour un transfert de données à grande vitesse vers le processeur hôte. Filtrage numérique implémenté dans le FPGA pour le traitement des impulsions à haut débit 20 nS – 24 uS temps de pointe. - Calibrage
Paramètres de base. Pour les applications “Geochem” et “Environmental Soil”, les utilisateurs peuvent également choisir la méthode de “normalisation Compton” et/ou utiliser des calibrations dérivées empiriquement. - Vérification de l’étalonnage
Etalon de contrôle externe en acier inoxydable 316 pour vérifier l’étalonnage et valider l’échelle d’énergie.
- Domaine analytique
32 éléments Standard, les éléments spécifiques varient selon l’app. Des éléments supplémentaires peuvent être ajoutés à la demande de l’utilisateur. - Sécurité
Utilisation protégée par mot de passe (niveau utilisateur) et paramètres internes (Admin). - Apps disponibles
Alliage, Aluminium rapide, Mines, Sol, Métaux précieux, Catalyseurs automobiles, RoHS, Empirique, HUD couleur plomb. De nouvelles applications sont ajoutées régulièrement. - Base de données de matériaux
La bibliothèque standard contient plus de 500 matériaux, pratiquement aucune limite de taille. Plusieurs bibliothèques sont prises en charge et peuvent être ajoutées sur l’analyseur en liaison avec un PC. - Approbations
CE, RoHS, enregistré USFDA, Canada RED Act.CE, RoHS, USFDA registriert, Canada RED Act.
