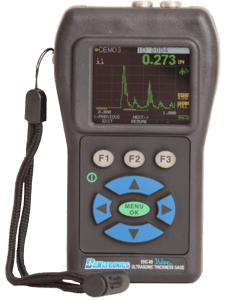

EHC-09 Color Wave Series

Danatronics propose notre série EHC-09 Color Wave comme produit de pointe pour les applications de corrosion. L’EHC-09 Color Wave offre de nombreuses fonctions standard et pratiques, y compris un écran couleur lisible à la lumière du soleil avec Live-A-Scan, Echo to Echo for Ignoring Coatings, B-Scan, enregistreur de données de lecture de 100K d’épaisseur avec interface Microsoft Excel. La Color Wave est disponible en 4 modèles, dont EHC-09C, EHC-09DLC, EHC-09CW et EHC-09DLCW. La vibration de l’alarme est une première mondiale et est idéale pour les environnements bruyants!

La série Danatronics EHC-09 Color est proposée en 4 modèles, de notre EHC-09C à l’EHC-09D LCW entièrement chargé avec Echo, Echo, B-Scan, un enregistreur de données de mesure 100k et une forme d’onde active (A-Scan).

  • EHC-09C
    Jauge d’épaisseur à ultrasons numérique portative avec écran couleur pour l’épaisseur seulement. Les options suivantes sont incluses : logiciel Echo to Echo, étui en plastique, 2 oz. coupleur pour bouteille (C-02G), 2 piles AA, manuel et DKS537, 5MHz,. 375″ transducteur de diamètre avec câble encapsulé, programme d’interface data xl.
  • EHC-09DLC
    Contient toutes les fonctions de l’EHC-09C. 100.000 enregistreurs de données de lecture supplémentaires avec exportation vers Excel, B-Scan, capot de protection et câble USB.
  • EHC-09CW
    Inclut toutes les fonctions de l’EHC-09C ainsi qu’une forme d’onde couleur en direct (A-Scan). (Pas d’enregistreur de données). Avec la forme d’onde en direct, vous pouvez régler la portée, le gain, les blancs et la rectification.
  • EHC-09DLCW
    Combine toutes les fonctions telles que la jauge d’épaisseur numérique à ultrasons avec forme d’onde couleur en direct, 100 000 mesures d’épaisseur via l’enregistreur de données interne comprenant : sac en plastique (PC-09), 2 oz. bouteille de couplage bouteille (C-02G), 2 piles AA, manuel d’utilisation et DKS537, 5MHz, 375″, transducteur de diamètre avec câble moulé, mallette de transport (PP-09), écho à écho (EE-09) et B-Scan (BS-09), câble USB USB-09-6 et interface Data XL pour exporter les mesures enregistrées vers PC. (excel)
Taille (LxBxH): 127×76.2×31.75 mm
Poids:230 gr

Gamme de vitesses:

(0.508 – 18.699 mm/µS)

Autonomie:

Jusqu’à 50 heures (25 heures avec rétro-éclairage)

Type de batterie

2 “AA” Alkaline

écran couleur

170 X 220 pixels écran couleur TFT haute résolution

Résolution:

.001″ (.01 mm)

Bande passante:

0.5-20 MHz (-3dB)

Cadence de mesure:

4 ou 20 échantillons / s

Alarmes:

minimum / maximum de profondeur, alarme de vibration, émet un signal sonore, affichage clignotant et éclairage clavier


Options pour
la série Wave EHC-09 avec écran a couleur

 EHC-09DL CWEHC-09 CWEHC-09 C
Gamme de mesure d’épaisseur:.008-20”.008-20”.008-20”
Zéro automatique:ouiouioui
Scan-Modus:ouiouioui
Differential Mode:ouiouioui
Alarme: ouiouioui
Clavier lumineux:ouiouioui
Sonde automatique indicateur d’usure:ouiouioui
Forme d’onde: ouiouioptional
Gamme:ouiouioptional
Gain:ouiouioui
Modes de rectification:ouiouioptional
Écho en écho:ouioptionaloptional
Non codé B-Scan:ouioptionaloptional
Mesuré créateur de valeur:ouioptionaloptional

Les accessoires suivants sont disponibles pour la série EHC-09:

Support à ressort
Le support à ressort (SPH-718) est le support idéal pour les applications de petit diamètre telles que les tuyaux pour éviter le balancement de la sonde. Ci-dessous, le SPH-718 avec le convertisseur DK718 à l’intérieur. La sonde peut également pivoter et la fixation est munie d’encoches en V pour faciliter l’alignement de la sonde.

Bloc de test en 5 étapes
Nous proposons un bloc d’essai en acier au carbone à 5 étages avec surface nickelée, gravé en anglais et en métrique, avec des valeurs de .100′,.200″,.300″,.400″,.500″,.500″ ou 2,54mm, 5,05mm, 7,5mm, 10,0mm, 12,7mm (ces blocs sont non certifiés, mais peuvent être fournis sur commande spéciale moyennant supplément).

Sac de protection
Pour la série EHC-09, nous proposons une housse de protection personnalisée portant la référence PP-09.

Mallette de transport EHC-09
La mallette de transport EHC-09 est montrée avec des inclusions fréquentes. (Des batteries de rechange et un bloc de test à 5 étages sont disponibles séparément).

Câble
Deux câbles et un câble simple de 6 pieds ou d’autres longueurs disponibles sur demande. De gauche à droite : DLM-06, DLM-06ACMP, LM-06

DLSL-09
Cet adaptateur double Lemo vers Microdot est requis lorsque vous utilisez une sonde à retard ou une sonde crayon avec notre série EHC-09.

Raccords
Nous offrons une variété de couplages ultrasoniques, d’un gel standard en 2 oz. ou 12 oz. Options, jusqu’à des températures élevées jusqu’à 1100 degrés F. Contactez-nous pour plus de détails.

Pédale de commande
Avec cette option matérielle, l’opérateur peut mémoriser, geler ou envoyer des valeurs de mesure à l’aide d’une pédale de commande.

Alimentation CA
Grâce à cette mise à niveau matérielle, le EHC-09 peut fonctionner en courant alternatif (veuillez noter qu’il ne s’agit pas d’un système de charge). En d’autres termes, avec cette option, l’EHC-09 peut être alimenté soit par secteur, soit par batterie.
