Z-902 LIBS Analyseur
Le premier analyseur portable au monde à fournir la teneur en carbone vient d’être amélioré.
Découvrez le Z-902 +
Le Z-902 + est doté d’une toute nouvelle conception ergonomique, d’une réduction de poids de 0,5 lb (1,6 kg), d’une meilleure dissipation de la chaleur et d’un logiciel et d’une électronique de traitement entièrement mis à jour.
La Z-902 + est également la première à proposer la technologie “dual burn” (double combustion). Les utilisateurs peuvent tester le Z-902 + soit en utilisant une méthode de “combustion à l’air”, soit en utilisant une purge à l’argon pour les applications nécessitant une plus grande précision et des limites de détection plus basses.
L’analyseur utilise deux spectromètres pour étendre la gamme de longueurs d’onde de 190 à 620 nm. L’instrument est étalonné en usine pour une série de 15 à 20 éléments, en fonction de l’application. Les opérateurs peuvent également utiliser le logiciel Profile Builder qui l’accompagne pour personnaliser les éléments spécifiques, leurs propres normes d’étalonnage et le traitement spectral. Le Z-902 + peut être configuré pour mesurer les émissions de n’importe quel élément. Les applications courantes de la Z-902 + étalonnées en usine comprennent l’alliage et l’aluminium.
Analyse des alliages
SciAps offre le seul analyseur d’alliage basé sur la LIBS qui fonctionne dans une configuration de test “dual burn”. Choisissez simplement votre application.
Alliage: Purge à l’argon pour une haute précision et des limites de détection améliorées. De nombreux clients utilisent la purge à l’argon pour analyser et vendre des déchets d’aluminium prêts à l’emploi.
QuickSort: Brûlage à l’air pour un tri rapide des matériaux ou une identification de la qualité.
Le Z-902 + pour l’analyse des alliages mesure 15 à 20 éléments dans 7 bases d’alliage courantes, y compris les bases d’aluminium, d’acier inoxydable, de fer, de cuivre, de titane, de nickel et de cobalt. D’autres bases peuvent être ajoutées pour une somme modique, ou les utilisateurs peuvent ajouter leurs propres étalonnages.
Vous avez besoin de mesurer le carbone dans les aciers et les inoxydables, y compris de vérifier la qualité L et H des inoxydables? Utilisez le SciAps Z-902 Carbon, utilisé dans le monde entier pour mesurer le carbone et d’autres éléments dans les aciers, les alliages inoxydables et les alliages de nickel.
Vous possédez déjà un appareil XRF portable et n’avez besoin que d’y ajouter des mesures de carbone ? Utilisez le Z-901 CSi, l’analyseur ultra-compact qui mesure le carbone et le silicium dans les aciers, les aciers inoxydables et les alliages de nickel.

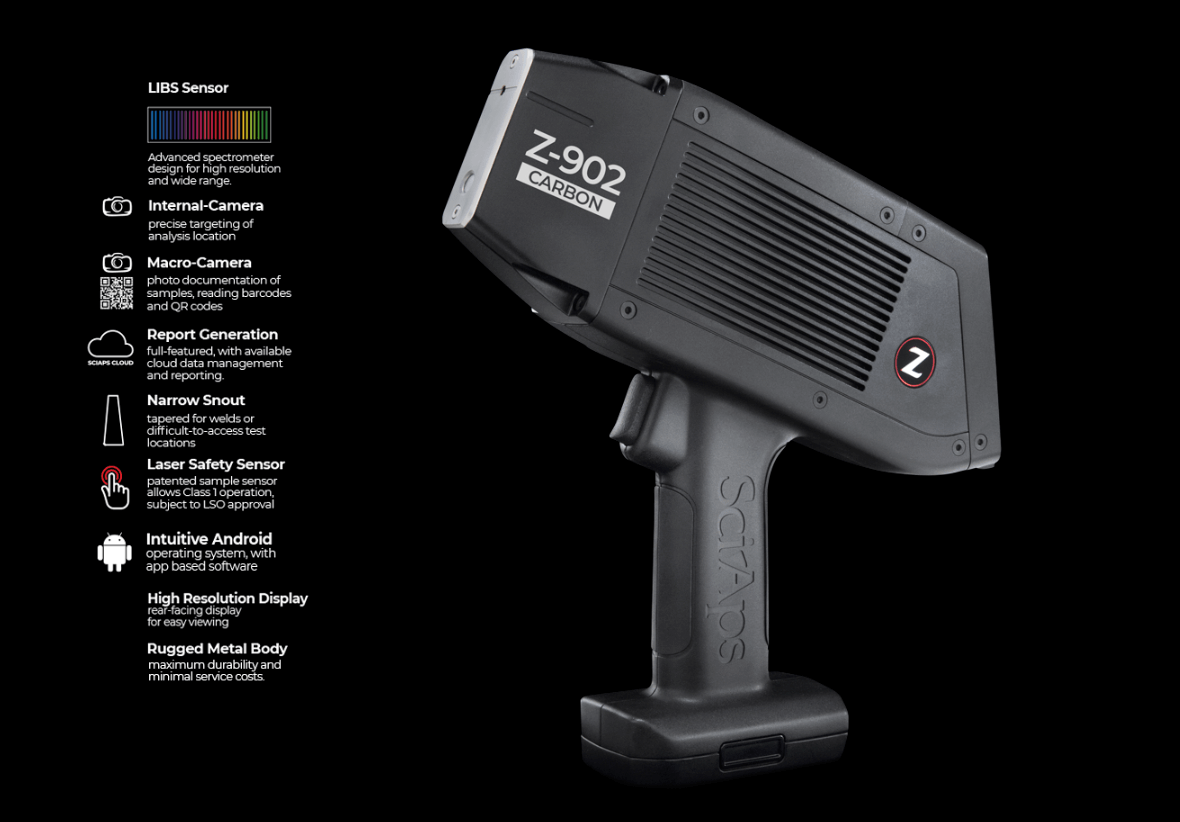

Z-902 Carbon: Une nouvelle norme industrielle
La clé d’une analyse solide du carbone sur le terrain pour les alliages.
Identification des aciers inoxydables et des aciers faiblement alliés, y compris l’analyse du carbone jusqu’à 70 ppm et les calculs instantanés de l’équivalent carbone.
Le laser puissant, la purge d’argon embarquée et le spectromètre à haute résolution sont conçus pour le carbone.
Profil étroit pour accéder aux espaces les plus restreints, corps en aluminium de qualité aérospatiale pour de meilleures performances à des températures ambiantes élevées, et interface utilisateur repensée. La plateforme la plus utilisable du marché, avec seulement 1,97 kg (4,35 lb).
Gamme de spectromètres 190 nm – 420 nm. Comprend un second spectromètre dédié pour une résolution supérieure dans la gamme 190 – 230 nm pour le carbone.
En usage dans le monde entier
PMI et CND
Confirmer le type d’alliage et la nuance des aciers inoxydables de la série 300 dans les séries L, H et S. Équivalent carbone pour le soudage. Vérification des matériaux avant et après la fabrication. Validation des rapports d’essai des usines. Vérification des matériaux dans les usines chimiques et les raffineries. Réévaluation des cuves.
Gestion de l’intégrité des pipelines
Classement. Détermination des équivalents carbone. Validation des MTR.
Production d’acier
Criblage des déchets entrants. Contrôle de la qualité en cours de fabrication. Résolution des mélanges de matériaux. Contrôle rapide de la conformité thermique des matériaux au four électrique à arc.
1) Argon et purge de haute pureté
La purge d’argon est essentielle pour l’analyse quantitative avec LIBS et OES, et pour le carbone, elle est cruciale. La technique brevetée Opti-Purge de SciAps est un élément clé pour mesurer le carbone avec précision. Opti-Purge fournit de l’argon exactement là où il est nécessaire et utilise environ 1 000 fois moins d’argon qu’un OES à étincelles, ce qui permet d’utiliser une cartouche remplaçable par l’utilisateur. Les opérateurs peuvent analyser jusqu’à 600 échantillons avec la cartouche d’argon pour la plupart des tests d’alliage, et 125-200 échantillons pour l’analyse du carbone.
2) Énergie et fréquence élevées des impulsions laser
Le laser SciAps délivre 5-6 mJ/impulsion sur l’échantillon, avec un taux de répétition de 50 Hz. Comme le savent tous les utilisateurs d’OES à étincelles, la préparation de l’échantillon est essentielle pour l’analyse du carbone – un bon broyage et un bon pré-brûlage sont aussi importants pour la LIBS que pour l’OES à étincelles. Le laser SciAps à haute énergie et à taux de répétition élevé (50 Hz) brûle rapidement la contamination de surface afin de fournir une bonne analyse.
3) Trame du laser
Le tramage est essentiel pour des tests de carbone précis avec la LIBS. Le Z déplace le laser à 6 endroits distincts et analyse chaque point pendant 0,5 seconde pour chaque test de 3 secondes. Le laser a un diamètre de 50 um. À cette échelle, les micro-inclusions dans les alliages et la structure du grain de l’alliage peuvent avoir un impact sur l’analyse. En calculant la moyenne sur six emplacements uniques, le système recueille des données représentatives de l’alliage, et pas seulement d’un emplacement individuel.
4) Calcul de la moyenne de l’analyse
Le calcul de la moyenne sur plusieurs clichés et le rejet des données sont essentiels pour obtenir les meilleurs tests de carbone. La combinaison de ces deux fonctions, connue sous le nom de moyenne d’analyse, permet à l’opérateur de rejeter (en option) les données d’essai présentant des écarts significatifs point par point, puis de créer automatiquement un résultat final.
5) Micro-caméra et projecteur LED
Un alignement correct est essentiel pour obtenir une bonne analyse. La micro-caméra SciAps et le projecteur LED permettent d’éviter les approximations. La caméra montre l’échantillon en haute résolution et garantit que l’instrument est positionné correctement; le projecteur LED montre exactement où le laser va brûler l’échantillon. Une bonne brûlure à chaque fois.
6) Argon: Coût d’exploitation
L’argon ne coûte que quelques centimes par test, ce qui est beaucoup moins cher que l’OES à étincelles et beaucoup plus pratique. Qu’est-ce que cela signifie concrètement? Cela dépend si vous effectuez des tests sur le carbone ou sur les alliages en général. Vous pouvez vous attendre à obtenir environ 100 tests par cartouche pour le carbone et 600 tests pour l’alliage général ; si vous achetez vos cartouches d’argon par paquet de 10, cela vous coûtera 65 $ (6,50 $ chacune), soit 6 cents ou 1 cent par test, respectivement. Vous n’avez pas toujours besoin de carbone? Ajoutez alors la capacité “Dual Burn” de SciAps pour les tests à l’air sans carbone.
