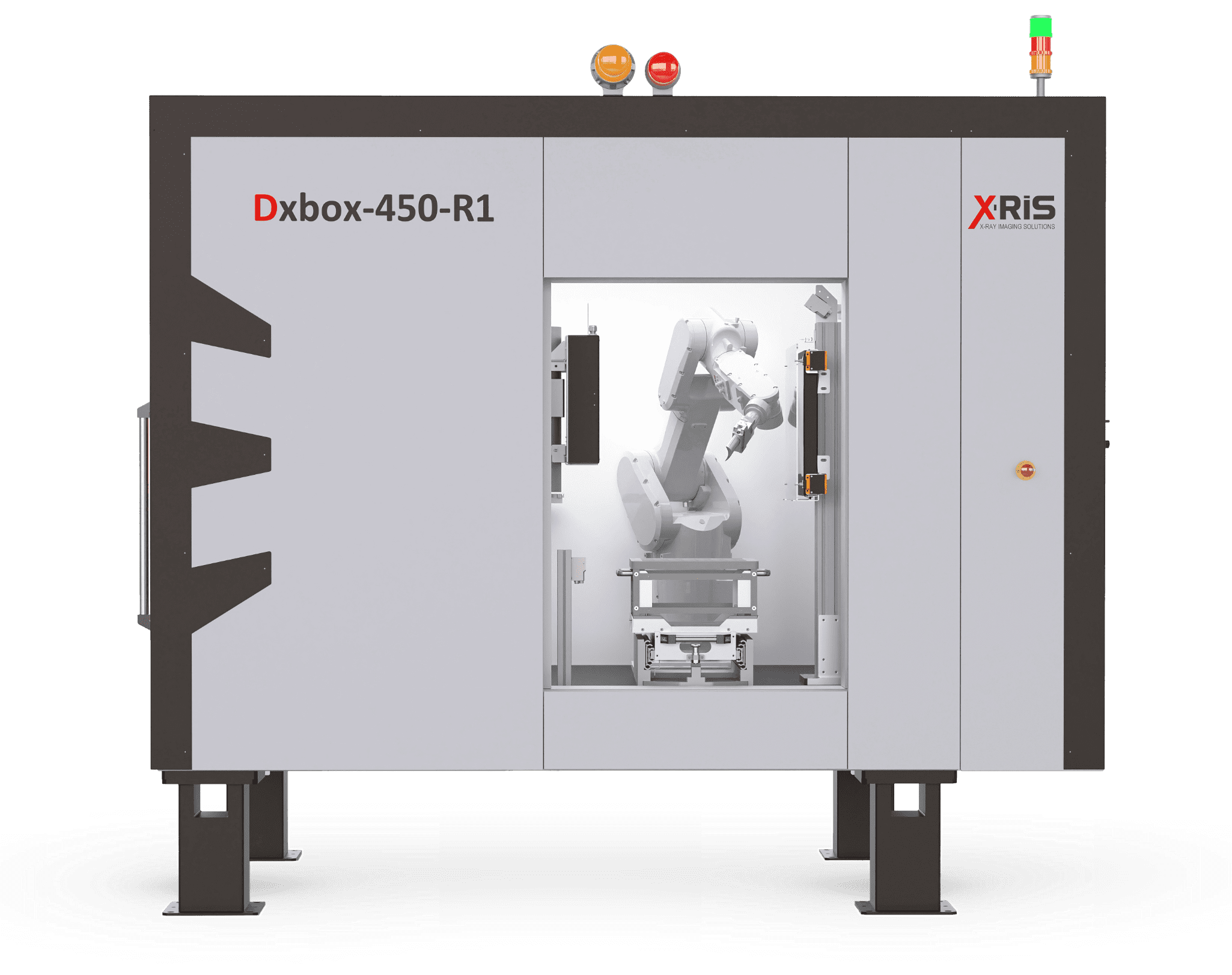

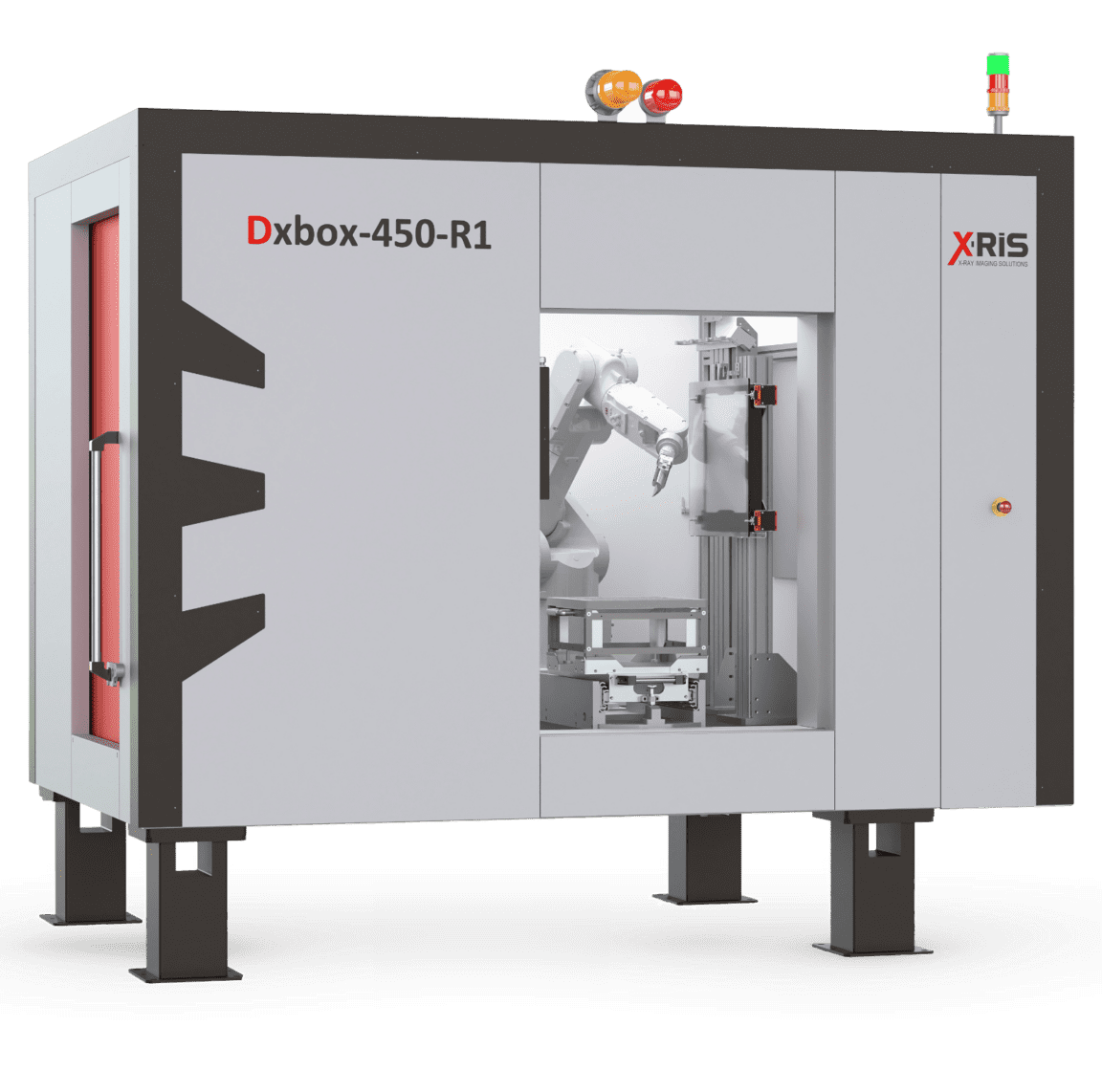

Dxbox-R1
Hochmodernes NDT-System zur Inspektion von Schaufeln
Die Dxbox-R1 ist ein fortschrittliches NDT-System für die Inspektion von Schaufeln. Es verfügt über eine manuelle mobile Ablage, zwei Türen für effizientes Beladen und Wartung sowie einen Roboterarm, der 15 Werkzeuge bedienen kann und präzise und zuverlässige Prüfungen gewährleistet.
Effizientes Be- und Entladen
Die Dxbox-R1 verfügt über eine auf Schienen montierte Schublade für die einfache Handhabung der Tabletts mit den Teilen. Sie verbessert die Effizienz des Arbeitsablaufs und reduziert den Aufwand für den Bediener beim Be- und Entladen.
Präzise Handhabung
Das System verfügt über einen 6-Achsen-Roboter mit einer Tragkraft von 10 kg (22 lbs), der eine optimale Positionierungsbahn ermöglicht.
Werkzeughalter
Der Roboter kann verschiedene teilespezifische Werkzeuge bedienen und bewegt diese mithilfe eines pneumatischen Greifers mit Kugel-Stift-Verriegelungssystem. Es können unbegrenzt viele Werkzeuge angeschlossen werden.
Einfaches Lernen
Durch die manuelle Eingabe der Daten für die erste und letzte Klingenposition kann das System automatisch die Positionen aller anderen Klingen auf dem Tablett bestimmen.
X-ray system digital imaging
Grundausstattung
- Röntgengenerator: 450 kV
- Flachbilddetektor: bis zu 43 × 43 cm (17 × 17 Zoll)
- Detektor – Pixelgröße: 100 µm
- Roboter – Anzahl der Achsen: 6 Achsen
- Roboter – Max. Tragkraft: 10 kg (22 lbs)
- Roboter – Greifer: pneumatische Kupplung
- Max. Werkstückdurchmesser: Ø 20 cm (Ø 8 Zoll)
- Max. Werkstückhöhe: 20 cm (8 Zoll)
- Max. Werkstückgewicht: 20 kg (44 lbs)
- Türen:
- Vorderseite – Beladung
- Linke Seite – Wartung
- Ablage – Max. Belastung: 45 kg (99 lbs)
- Systemabmessungen: 296 × 215 × 275 cm (116 × 84 × 108 Zoll)
- Systemgewicht: 16 Tonnen (17,6 US-Tonnen)
