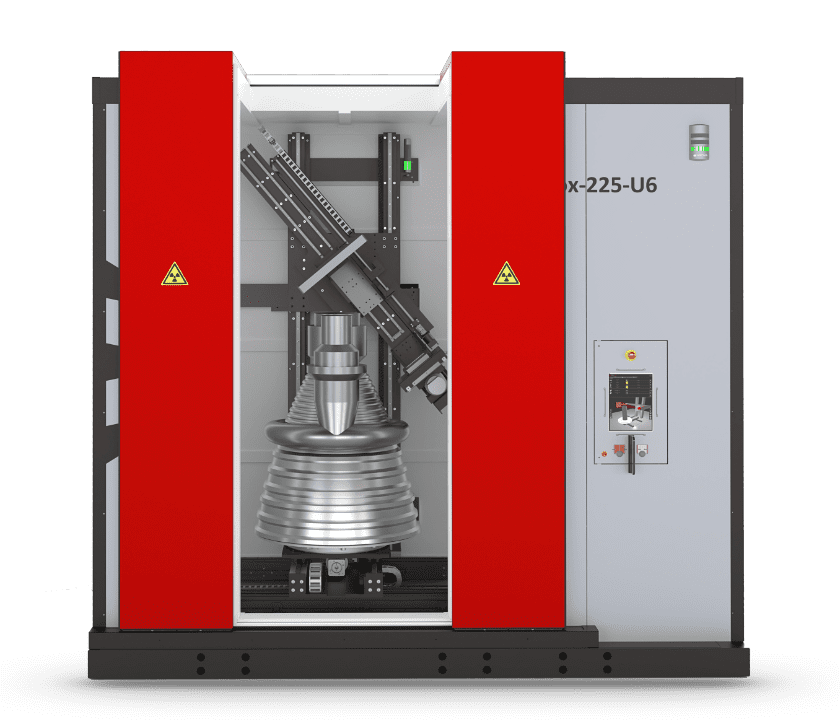

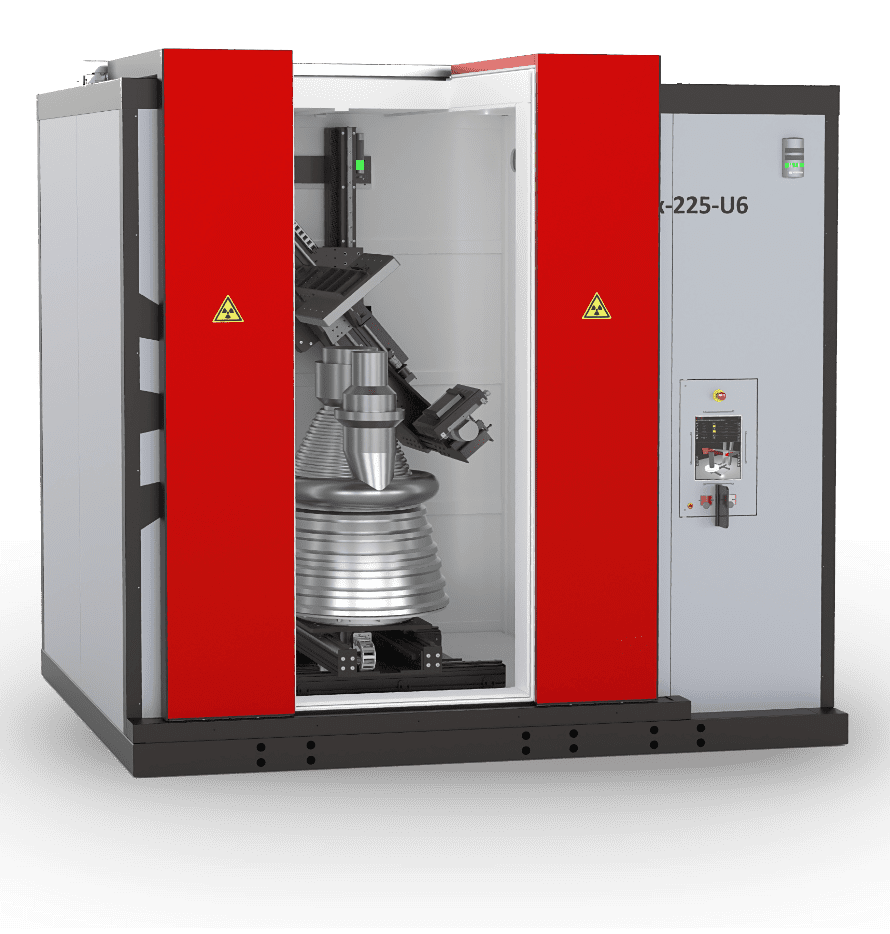

Dxbox-U6

Röntgenschrank für die zerstörungsfreie Prüfung von Gussteilen

Innovatives System für die Prüfung grosser Gussteile mit bis zu 225 kV. Die Dxbox-U6 verfügt über ein 3-Achsen-System zur Handhabung der Teile sowie einen 2-Achsen-C-Bogen für den Generator und den Flachbildschirm.

Effizienz

Innovatives System für die Prüfung grosser Gussteile im Bereich von 225 bis 450 kV.

Einzigartig

Die Dxbox-U6 verfügt über ein 3-Achsen-System zur Werkstückhandhabung und einen 2-Achsen-C-Bogen für den Generator und den Flachbildschirm. Die Werkstückabmessungen können bis zu 200 x 120 x 70 cm (142 x 94 x 134 Zoll) betragen, und der Drehtisch kann bis zu 500 kg (1100 lbs) tragen.

Digitales Bildgebungssystem für Röntgenaufnahmen

Ballistic plates
Ballistic plates
Castings
Castings
Welds
Welds
Suspicious objects
Suspicious objects
Weapons & missiles
Weapons & missiles
Composite materials
Composite materials
Artefacts inspection
Artefacts inspection
Additive manufacturing
Additive manufacturing
Medical equipment
Medical equipment

Grundausstattung

  • Röntgengenerator: 225 / 320 / 450 kV
  • Flachbilddetektor: bis zu 43 × 43 cm (17 × 17 Zoll)
  • Detektor – Pixelgröße: 50–200 µm
  • Anzahl der Achsen: 6 Achsen
  • Drehtisch: Ø 90 cm (Ø 35 Zoll)
  • Winkel: −45° bis 90° (vertikale Aufnahme)
  • SDD: bis zu 140 cm (55 Zoll)
  • Max. Werkstückdurchmesser: Ø 90 cm (Ø 35 Zoll)
  • Max. Werkstückhöhe: 200 cm (79 Zoll)
  • Max. Werkstückgewicht: 500 kg (1100 lbs)
  • Systemabmessungen: 346 × 228 × 329 cm (136 × 89 × 129 Zoll)
  • Systemgewicht: 12 Tonnen (13 US-Tonnen)
