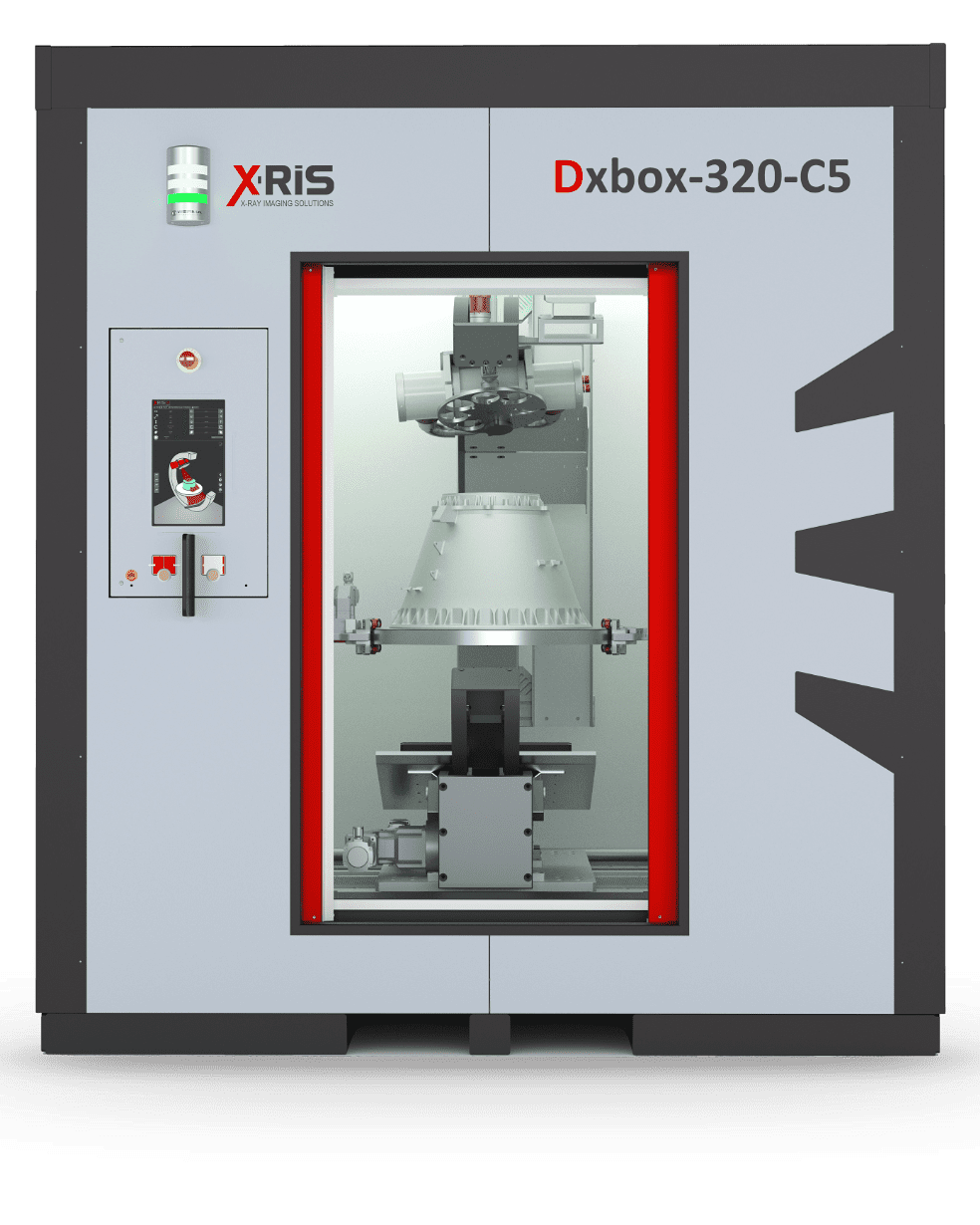

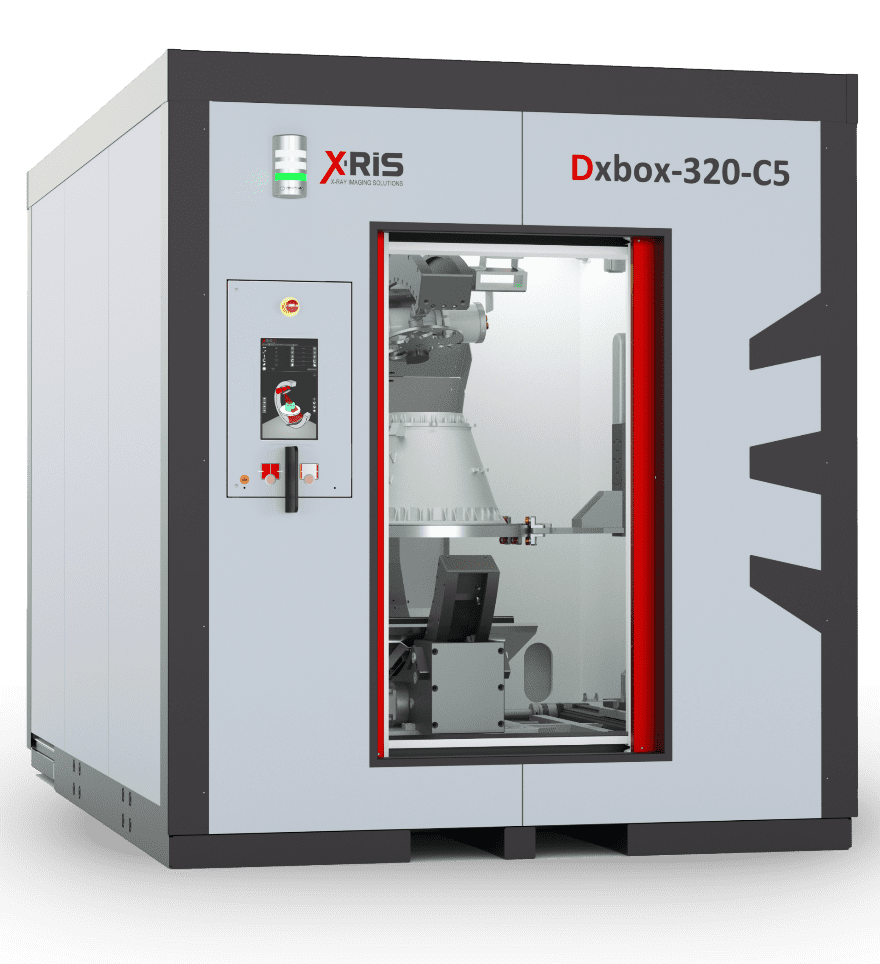

Dxbox-C5
Innovatives System speziell für komplexe Gussteile
Hocheffizientes, vollautomatisches digitales Radiographiesystem für die Gussprüfung. Stationäres System für Röntgenprüfungen zur Qualitätskontrolle von Luft- und Raumfahrtteilen oder -strukturen auf einem Drehtisch mit 65 cm Durchmesser für Gussteile, Schweißnähte oder Verbundwerkstoffe.
360° Inspektion
Die Dxbox-C5 ist ein innovatives System mit einem strahlendurchlässigen Drehteller, der die Röntgeninspektion von Teilen aus jeder Richtung ermöglicht, auch durch den Drehteller hindurch. Ein Eingreifen des Bedieners während der Röntgensequenz ist nicht mehr erforderlich.
Einzigartig
Dxbox-C5 ist weltweit einzigartig und besonders wichtig für Anwendungen, bei denen komplexe Teile aus mehreren Winkeln geröntgt werden müssen, um alle festgelegten Standards zu erfüllen.
Digitales Bildgebungssystem für Röntgenaufnahmen
Grundausstattung
- Röntgengenerator: 225 / 320 / 450 kV
- Flachbilddetektor: bis zu 43 × 43 cm (17 × 17 Zoll)
- Detektor – Pixelgröße: 100–200 µm
- Anzahl der Achsen: 5 Achsen
- Drehtisch: Ø 65 cm (Ø 26 Zoll)
- SDD: 110 cm (43 Zoll)
- Max. Werkstückdurchmesser: Ø 65 cm (Ø 26 Zoll)
- Max. Werkstückhöhe: 60 cm (24 Zoll)
- Max. Werkstückgewicht: 50 kg (110 lbs)
- Systemabmessungen: 347 × 222 × 248 cm (137 × 87 × 98 Zoll)
- Systemgewicht: 14–20 Tonnen (15–22 US-Tonnen)
