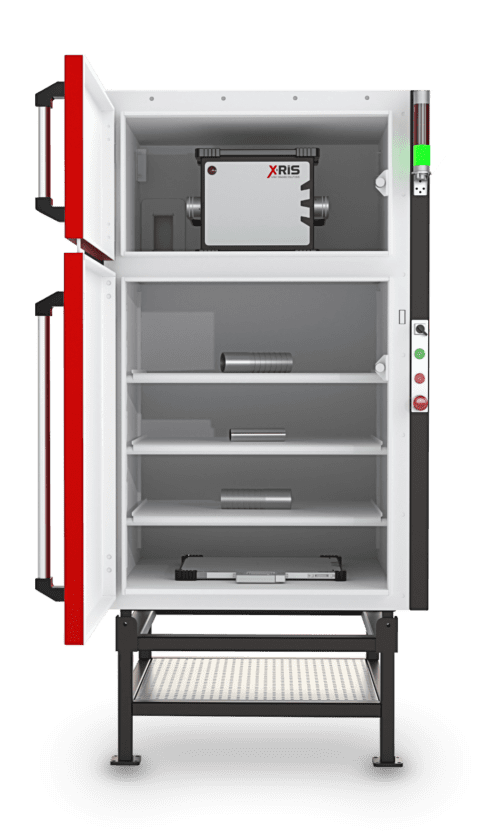

Dxbox-200

X-ray machine, compact and adaptable for NDT inspection

Intelligentes NDT-Prüfsystem für digitale Röntgenanwendungen bis zu 200 kV, das vielseitige Prüfmöglichkeiten für Schweissnähte, Gussteile, Verbundwerkstoffe und mehr bietet – ideal für die Qualitätskontrolle, NDT-Schulungszentren für Schweisstechnik und Labore.

Flexibility

Vollständig kompatibel mit einer Vielzahl von Röntgengeneratoren und Flachbilddetektoren.

Image quality

Durch Verstellen der Position Ihrer Probe nach oben und unten können Sie die geometrische Vergrösserung nutzen.

Mobile

Die Räder erleichtern den Transport des Röntgengeräts innerhalb Ihrer Einrichtung und ermöglichen eine problemlose Installation und Entfernung. Die Abmessungen betragen 150 x 95 x 85 cm und das Gewicht 700 kg.

Easy to use

Ideal sowohl für schnelle Einzelaufgaben als auch für Routinearbeiten. Die magnetischen Türverriegelungen sorgen für eine sichere und nahtlose Benutzererfahrung.

X-ray system digital imaging

Ballistic plates
Ballistic plates
Castings
Castings
Welds
Welds
Suspicious objects
Suspicious objects
Weapons & missiles
Weapons & missiles
Composite materials
Composite materials
Artefacts inspection
Artefacts inspection
Additive manufacturing
Additive manufacturing
Medical equipment
Medical equipment

Base specifications

  • X-ray generator: 150 / 160 / 200 kV

  • Flat panel detector: bis zu 43 × 43 cm (17 × 17 inches)

  • Number of axes: 1 Achse

  • Part support: motorisierbar

  • Upper compartment:

    • Röntgengenerator

    • Elektrische Komponenten

  • Lower compartment:

    • Bauteilhalterung

    • Detektor

  • SDD: bis zu 94 cm (35 inches)

  • Max. part weight: 5 kg (11 lbs)

  • System dimensions: 94 × 87 × 184 cm (37 × 34 × 74 inches)

  • System weight: 820 kg (1808 lbs)

  • Certifications: NFC 15-160
